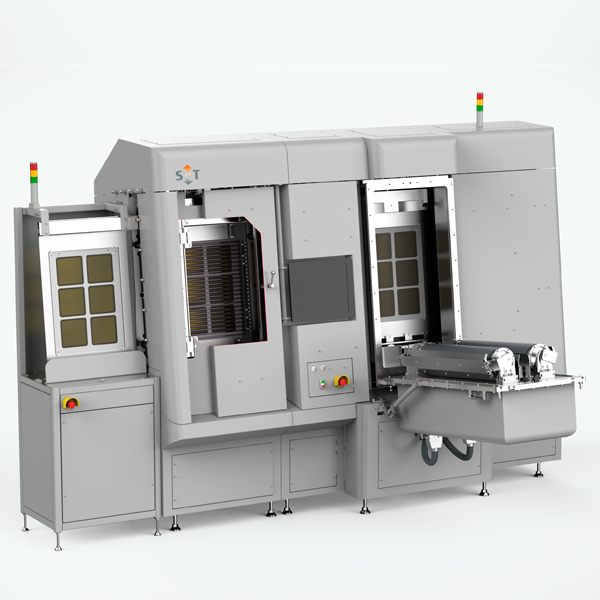

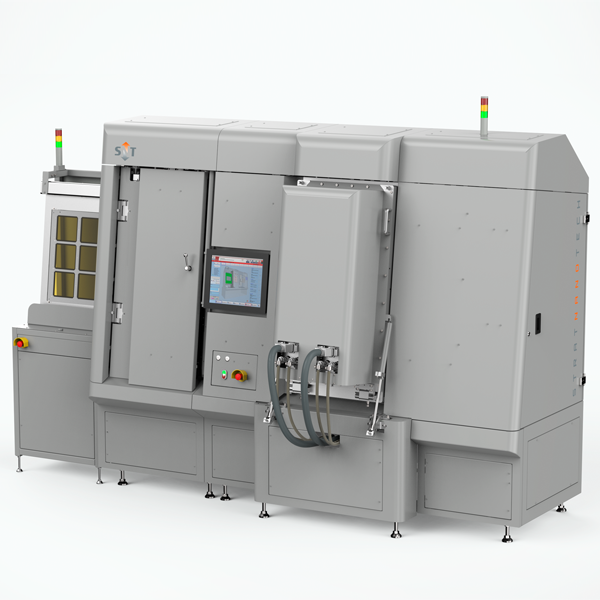

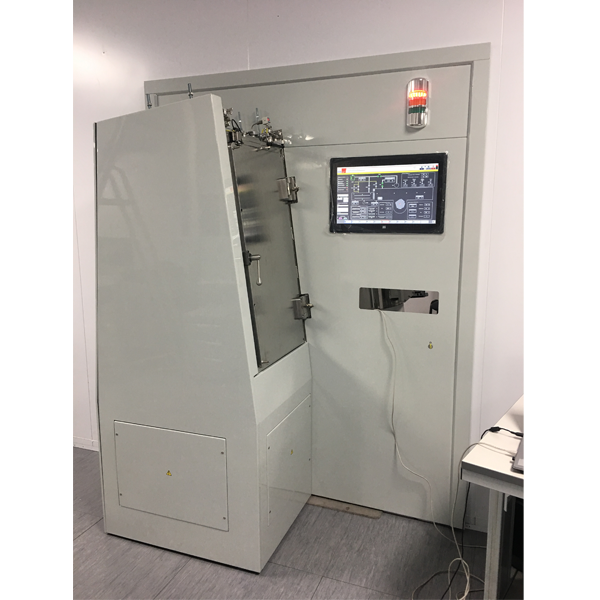

Серия Ultra
Вакуумное технологическое оборудование Ultra (Ультра) предназначено для нанесения тонкопленочных покрытий методом магнетронного распыления с предварительной ионной очисткой и возможностью нагрева обрабатываемых подложек до 350 °C.

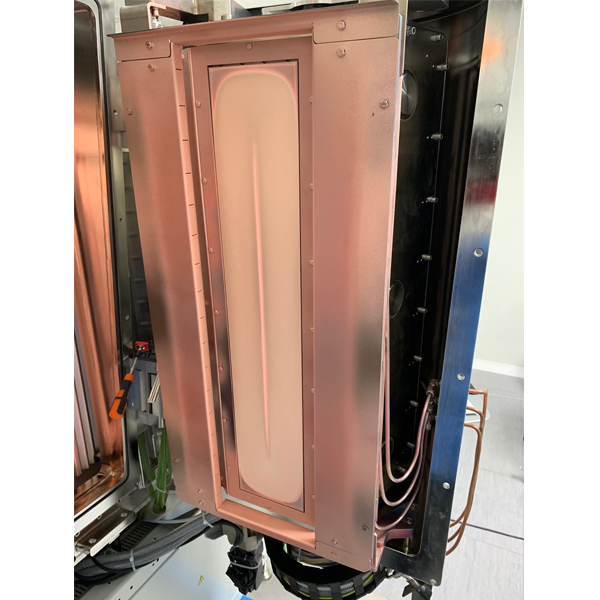

Подложки могут быть разной формы и размеров, они крепятся вертикально в специальных рамках, что обеспечивает низкую дефектность. Зона обработки варьируется от 2х200 до 800х1000 мм в зависимости от задач. Оборудование комплектуется магнетронами в количестве до 5 штук, что позволяет формировать многослойные структуры, а также многокомпонентные покрытия.
Оборудование подходит для применения в серийном и мелкосерийном производстве.
Технологии и параметры
Серия |
Ultra |
||
Геометрия подложкодержателя |
Рамка для крепления 492 х 692 мм |
||
Геометрия подложек |
Пластины 60х48 мм и толщиной от 0,2 до 2,0 мм |
||
Материал подложек |
Ситалл, керамика, поликор и др. |
||
Объем загрузки для подложек 60х48 мм |
40 шт. |
||
Основные технологии |
Подготовка: • Ионно-лучевая очистка • Нагрев Нанесение слоев (опции): • Магнетронное распыление (металлы, резистивные сплавы) |
||
Дополнительные технологии | • Отжиг | ||
Равномерность | ±3 % | ||
Температура нагрева | • До 350 °C | ||
Средства контроля | • Контроль по времени • Контроль скорости осаждения по кварцевому датчику (опция) | ||
Особенности | • Шлюзовая загрузка • До 5 материалов в одном цикле • Переворот подложек (опция) | ||
Высоковакуумная откачка | Турбомолекулярный насос | ||
Форвакуумная откачка | Сухой спиральный насос или многоступенчатый насос Рутса | ||
Требования к электропитанию | 3х380 В / 50 Гц | ||
Потребляемая мощность, не более | 25 кВт | ||
Габариты установки, не более (ДхШхВ) | 3000х1300х2000 мм | ||
Масса, не более | 3200 кг |
