Серия Iota

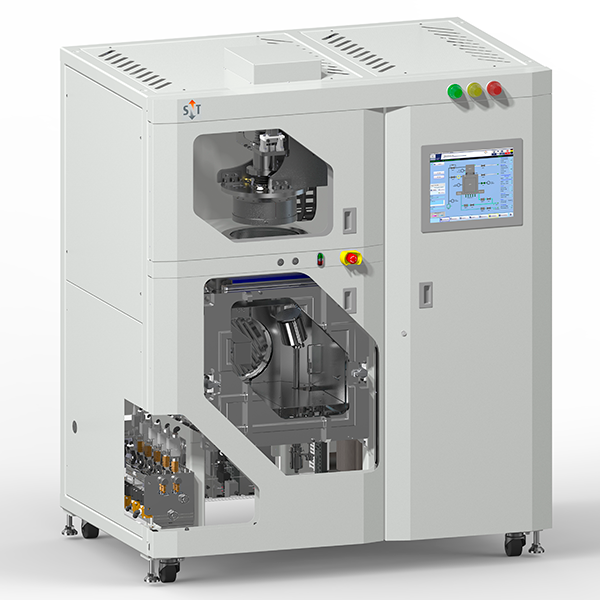

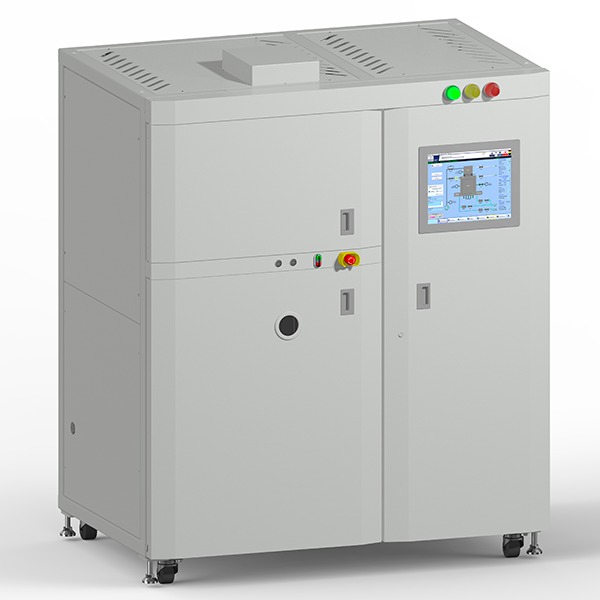

Вакуумное технологическое оборудование серии Iota (Йота) предназначено для нанесения тонкопленочных покрытий с возможностью нагрева обрабатываемых подложек до 800 °С. В зависимости от назначения доступна комплектация разными технологическими станциями, такими как электронно-лучевое испарение, термическое испарение, магнетронное распыление, ионно-лучевое распыление. Камера снабжена смотровым окном с заслонкой для визуального контроля за технологическим процессом.
Оборудование содержит шлюзовую загрузку, обеспечивающую стабильность технологического процесса, а также безмасляную систему откачки. Возможно работать в автоматическом, полуавтоматическом и ручном режимах. Технолог может создавать технологические рецепты, сохранять их в памяти оборудования и редактировать их на этапе автоматической работы. Установки серии Iota подходят для применения в лабораторных исследования и мелкосерийном производстве.
Технологии и параметры
Серия |
Iota |
||
Геометрия подложкодержателя |
Подвес диаметром 200 мм |
||
Скорость вращения подложкодержателя |
От 1 до 20 об./мин |
||
Геометрия подложек | Любая форма и размеры в пределах диаметра 200 мм | ||
Материал подложек | Полупроводниковые пластины | ||
Основные технологии |
Подготовка: • Ионно-лучевая очистка • Нагрев
Нанесение слоев (опции): • Электронно-лучевое испарение • Термическое испарение • Магнетронное распыление • Ионно-лучевое распыление |
||
Дополнительные технологии |
• Смещение подложки • Ионно-плазменной ассистирование • Ионно-лучевое травление |
||
Равномерность | ± 2 % | ||
Температура нагрева | • до 350 °C • до 800 °C (опция) | ||
Средства контроля | • Контроль по времени • Контроль по кварцевому датчику | ||
Особенности | Шлюзовая загрузка | ||
Высоковакуумная откачка | Турбомолекулярный насос | ||
Форвакуумная откачка | Сухой спиральный насос | ||
Требования к электропитанию | 3х380 В / 50 Гц | ||
Потребляемая мощность, не более | 18 кВт | ||
Габариты установки, не более (ДхШхВ) | 1650х1800х2270 мм | ||
Масса, не более | 2000 кг |
